iPhone7plus摄像头故障维修案例分享

2019-08-31 04:37| 发布者: iphonediule| 查看: |

摘要 iPhone 7 Plus首发双摄像头功能,跟之前每一款iPhone手机都不一样,当初也是作为苹果销售的一个卖点:广角和长焦的双摄组合。本期丢锋网就来为大家分享一下iPhone 7 Plus的相机故障维修方法。 ...

iPhone 7 Plus首发双摄像头功能,跟之前每一款iPhone手机都不一样,当初也是作为苹果销售的一个卖点:广角和长焦的双摄组合。本期丢锋网就来为大家分享一下iPhone 7 Plus的相机故障维修方法。

iPhone 7 Plus的相机故障维修方法

一:故障检测
在开始维修前我们先做一个常规故障检测

一:故障检测

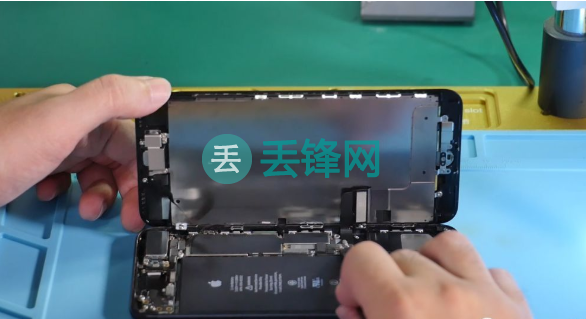

首先更换整套外配,排除外配故障,因为iPhone 7 Plus的像头受外力损坏的故障率比较高。更换另外一套功能正常的iPhone 7 Plus外配。测试后故障依旧,由此判断是主板故障。
二:故障表现

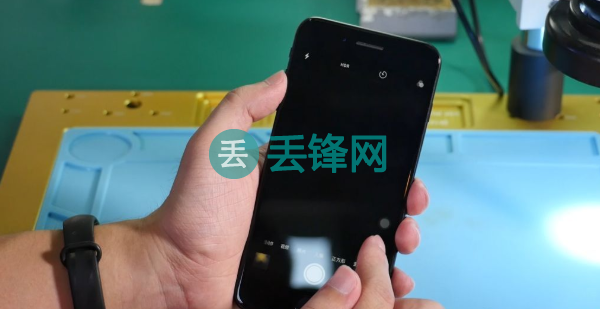

打开相机app,后置相机黑屏,左右滑动切换拍摄模式,还是黑屏,不能取景,说明后置相机没有工作;重按相机app,选择自拍模式,前置相机功能是正常的打开手电筒功能也是正常的。 因为前置相机、后置相机、闪光灯之间有共用的数据总线。

二:故障表现

检测以上功能,是为了更精准的锁定故障点,避免盲目维修,造成故障范围扩大。
三:二极体值检测

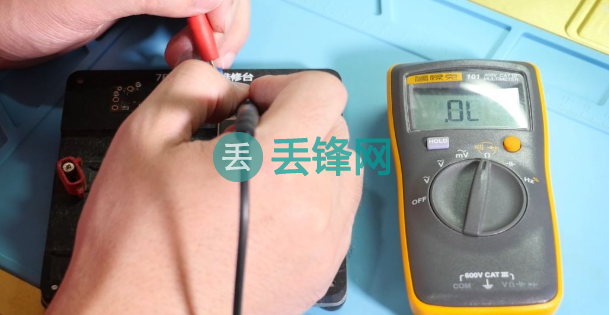

使用万用表,调到二极管档,检测相机连接座的二极体值。测完一遍后,和我们制作的正常的二极体值对照表来看,发现所有二极体值都是正常的,但是二极体值正常,并不能百分百断定电路的正常。

三:二极体值检测

单元电路分析 根据GeekBar绘制的iPhone 7 Plus单元电路图来看 iPhone 7 Plus的单元电路还是比较简单的广角像头和长焦像头高度相似。供电部分:由电源IC提供1.8V、3.0V、1.2V和2.8V供电,相机供电管提供2.9V供电。 总线部分:由A10处理器负责时钟、关闭和I2C控制信号,数据传输使用LPDP总线,使用了两组。
四:供电检修

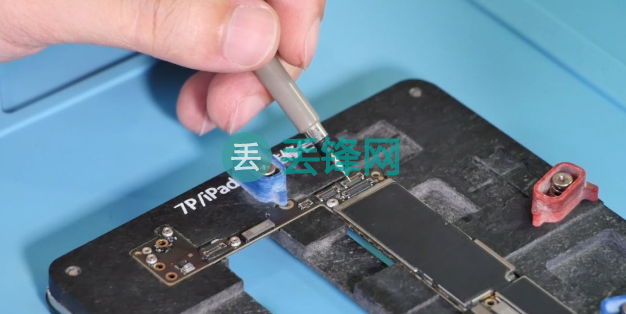

看完单元电路,接着进行单板开机,检测相机部分的供电。根据我们测试正常主板的电压,相机部分单板开机过程中,有1.8V和3.0V的持续供电,1.2V和2.8V的供电跳变。实测这台故障主板的相机排座持续供电1.8V的脚位,实际供电为0V,检测通路电感FL2506,前端1.8V正常,后端0V不正常。断定电感损坏,更换电感后,在相机排座对应的脚位测量到1.8V供电正常。

四:供电检修

五:装机检测功能

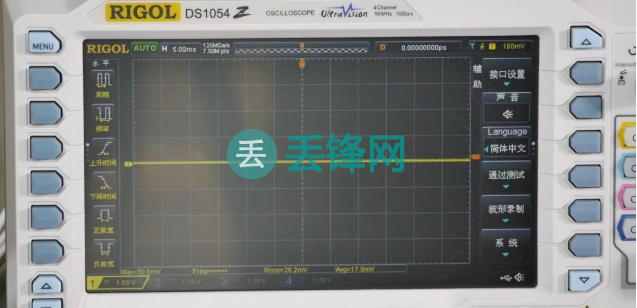

开机后,相机可以打开 拍照和录像功能正常。但是这台机器出现了卡顿、重启。重新屡下思路,在相机修复完成前,机器并没有出现卡顿和重启的故障,判断这台机器的相机电路应该还有问题,造成的卡顿和重启。开启相机后,又把取景光线变换为比较大的场景,发现这台iPhone 7 Plus的测光功能异常,正常机器像头会根据拍摄场景的光线强度,自动调节ISO(感光)、曝光时间,来获得更好的照片。
那这是哪里出现了问题呢?

五:装机检测功能

 我们再次详细的复查了iPhone 7 Plus的单元电路 发现广角和长焦像头之间有一个同步信号,中间串联了一个电感FL3002。按照常规的二极体值测试法,红表笔接地,黑表笔测量。分别测量广角和长焦像头排座10脚数值为OL,正常机器的数值为OL,未发现问题。但是当我们将两个表笔分别放置在广角和长焦排座的10脚上时 实测的二极体值为OL,正常的二极体值是0.0001-0.0000,由此判断FL3002损坏或虚焊,随之更换FL3002。装机测试,故障已解决,相机测光功能正常,也没有出现卡顿和重启的问题。
以上就是iPhone 7 Plus拍照故障的维修过程,希望对大家有帮助。所以如果你手上的iPhone7也出现手机摄像头故障,还是去苹果维修点比如南京苹果维修点这样的官方授权机构咨询一下售后人员吧。
