小米5手机屏幕失灵拆机维修步骤详解

维修工具:手机触摸屏维修小米5一部 吸盘、镊子、十字螺丝刀 热风枪
注:「本次拆解的为:小米5尊享版,采用高强度的陶瓷机身」

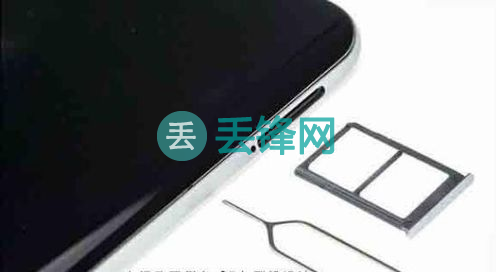

一、首先使用卡针取出小米5机身侧面的SIM卡槽

小米5手机屏幕失灵拆机维修步骤详解

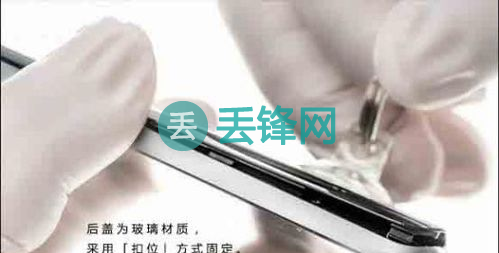

二、小米5手机屏幕失灵维修拆机从后盖入手。小米5采用双面玻璃(陶瓷机身)+金属边框设计方案,其中小米5玻璃后盖采用的是卡扣式设计,拆解比较简答,只要使用吸盘拉起后壳即可比较轻松的将后盖拆卸下来。

小米5手机屏幕失灵拆机维修步骤详解

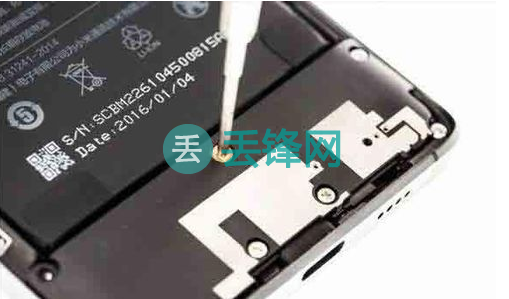

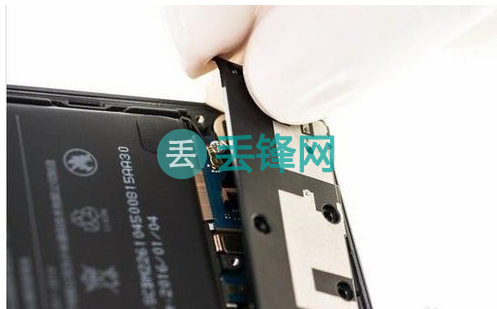

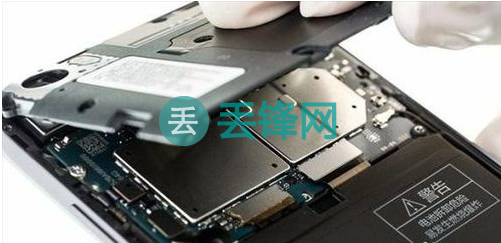

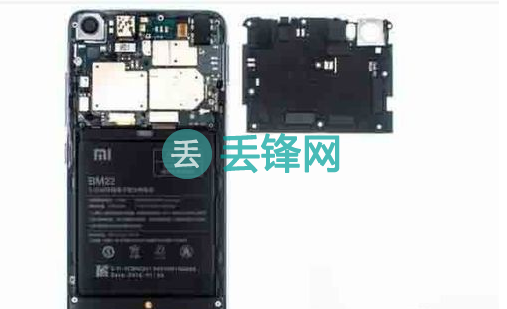

三、拆卸小米5机身上的「天线 & NFC支架」 拆卸内部固定螺丝,天线支架采用「螺丝 & 扣位」的方式固定。拆下后盖后,可以看到小米5内部电池和保护中框,接下来需要将保护中框上的固定螺丝拆卸下来。

小米5手机屏幕失灵拆机维修步骤详解

小米5手机屏幕失灵拆机维修步骤详解

小米5手机屏幕失灵拆机维修步骤详解

小米5手机屏幕失灵拆机维修步骤详解

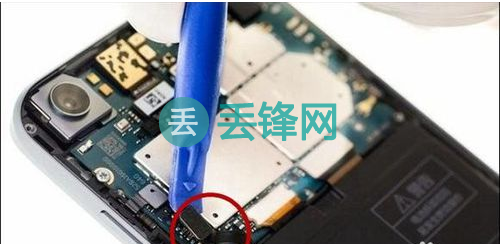

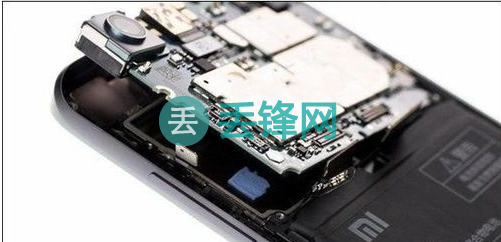

四、小米5手机屏幕失灵拆开的机身与后盖分离之后:断开电源与主板的排线,并断开其它排线,然后将主板上的固定螺丝取下,之后就可以将上部的主板拆卸下来。
1.主板电源链接器

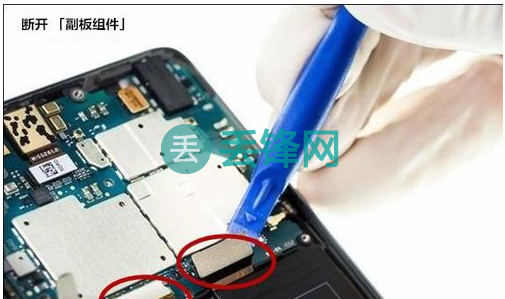

2.依次断开 「副板组件」、「屏幕组件」、「侧键」、「环境光 & 距离传感器组件」链接器

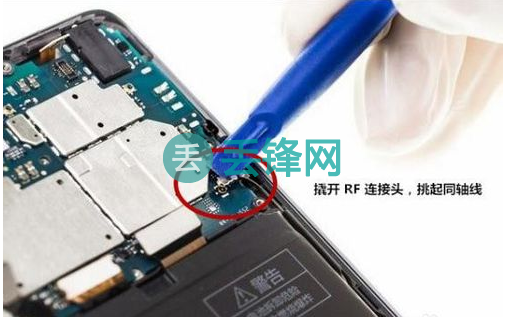

3.撬开 RF 连接头,挑起同轴线

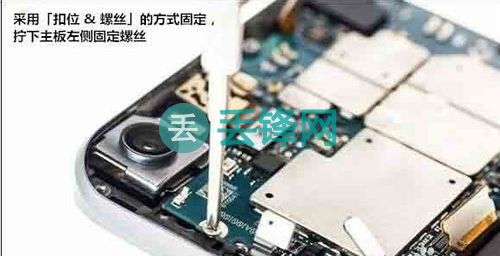

4.拧下主板左侧固定螺丝

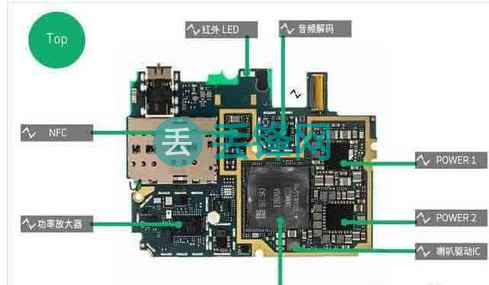

5.取下主板

小米5手机屏幕失灵拆机维修步骤详解

小米5手机屏幕失灵拆机维修步骤详解

小米5手机屏幕失灵拆机维修步骤详解

小米5手机屏幕失灵拆机维修步骤详解

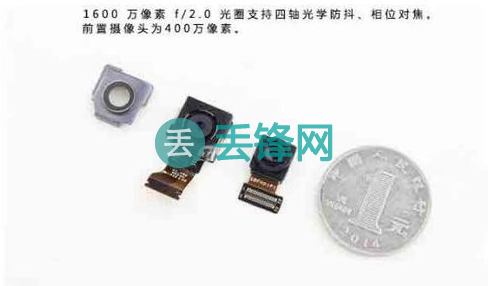

五、取下小米5主板上的前、后摄像头

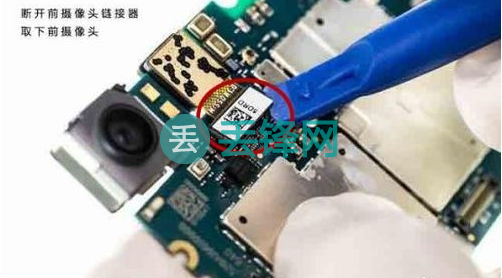

1.断开「前 CAM 」BTB, 并取下「前 CAM 」

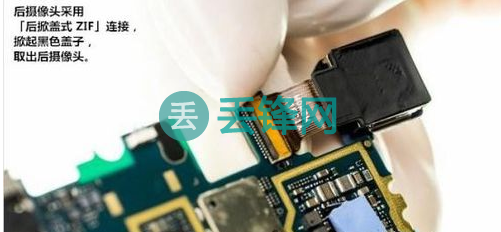

2.「后 CAM」采用「后掀盖式 ZIF」连接,掀起黑色盖子,取出 「后 CAM」

小米5手机屏幕失灵拆机维修步骤详解

小米5手机屏幕失灵拆机维修步骤详解

小米5手机屏幕失灵拆机维修步骤详解

小米5手机屏幕失灵拆机维修步骤详解

六、屏幕失灵维修开始拆卸小米5手机底部的喇叭、音箱模块;

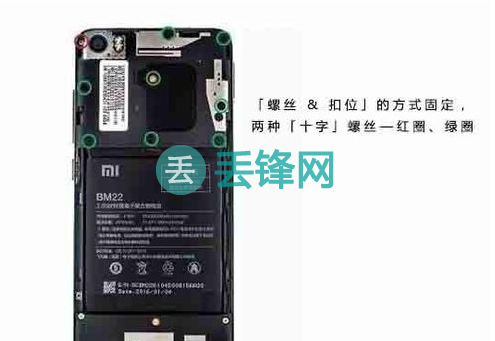

拆卸底部小模块的固定螺丝,需要注意的是,这里也分为2种螺丝规格,采用「螺丝 & 扣位」的方式固定。

小米5手机屏幕失灵拆机维修步骤详解

小米5手机屏幕失灵拆机维修步骤详解

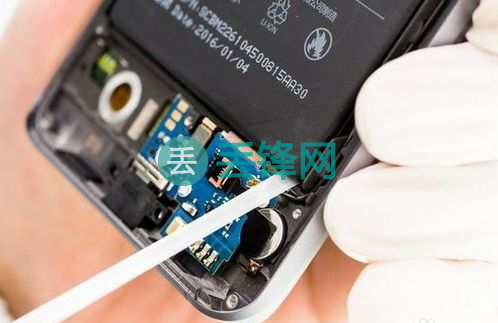

七、拆卸小米5机身上电池。将底部的喇叭等小部件拆卸下来之后,接下来就可以拆卸电池了,用手缓慢拉起左右两侧易拉胶手柄,取出电池。

小米5手机屏幕失灵拆机维修步骤详解

小米5手机屏幕失灵拆机维修步骤详解

八、拆卸小米5副板其余组件

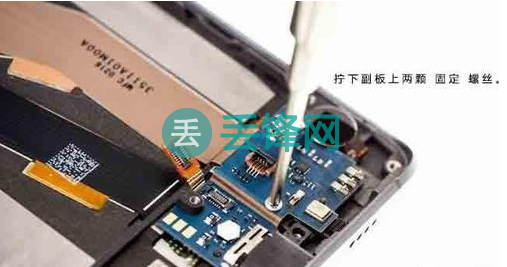

1.拆卸副板上的两颗螺丝

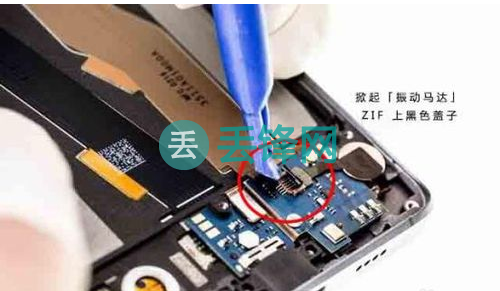

2.掀起「振动马达」 ZIF 上黑色盖子

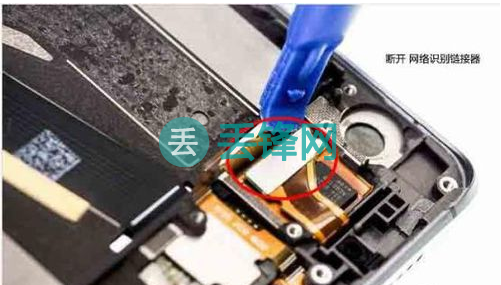

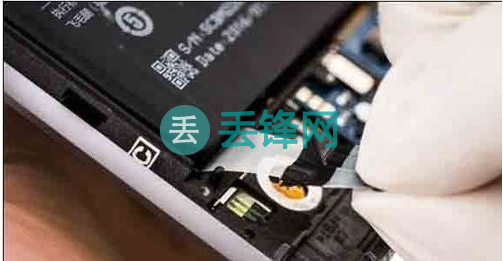

3.断开 「指纹识别 HOME」键链接器
4.撬开「 RF 连接头」,并挑起

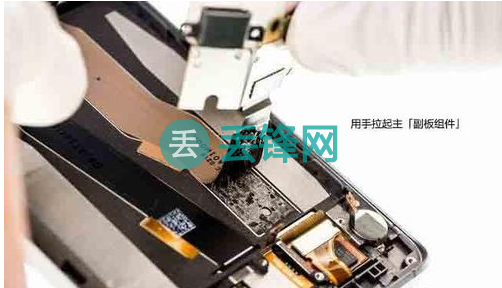

5.用手拉起主「副板组件」,采用双面胶胶固定。

小米5手机屏幕失灵拆机维修步骤详解

小米5手机屏幕失灵拆机维修步骤详解

小米5手机屏幕失灵拆机维修步骤详解

九、小米5手机屏幕失灵维修需要取下副板剩余部件

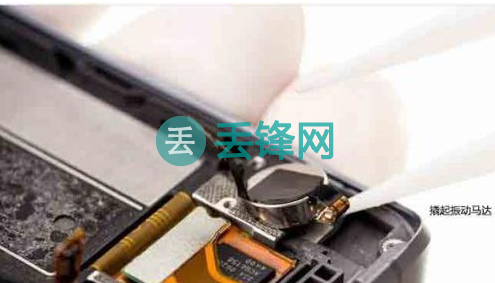

1.取下振动马达
2.取下听筒「环境光 &距离传感器」组件

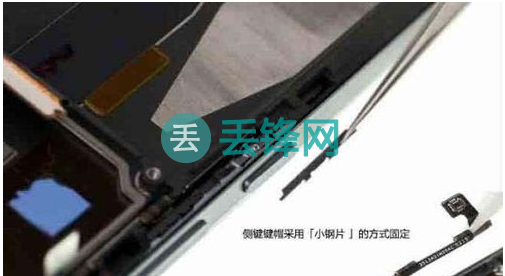

3.取下侧键

小米5手机屏幕失灵拆机维修步骤详解

小米5手机屏幕失灵拆机维修步骤详解

十、取下小米5失灵屏幕模组的相关部件
1.断开TP链接器
2.热风枪对屏幕正面四周加热 5 分钟左右

小米5手机屏幕失灵拆机维修步骤详解

小米5手机屏幕失灵拆机维修步骤详解

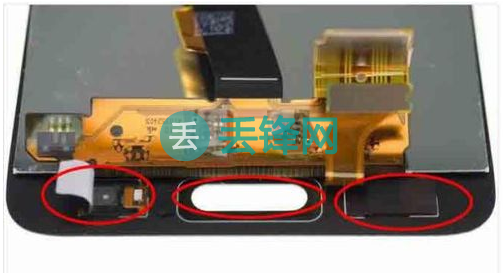

十一、取下指纹home键—小米手机 5 的「指纹识别」,宽度仅有 4.68 mm,模块采用「BTB」连接;「指纹识别」组件从屏幕侧装配,如指纹识别组件出现问题,需要先拆卸屏幕,增加维修难度。

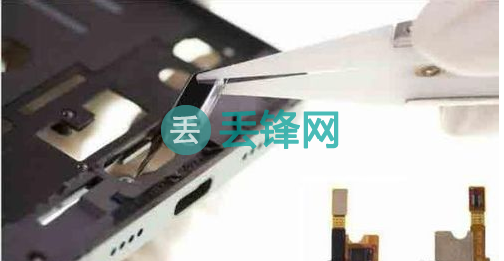

用镊子夹起「指纹识别」模块

小米5手机屏幕失灵拆机维修步骤详解

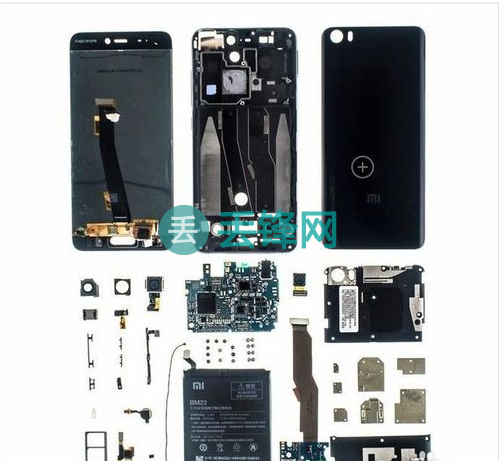

十二、小米5部件拆解完成展示、包含失灵无法触摸的旧屏幕

小米5手机屏幕失灵拆机维修步骤详解

注意事项:
1、小米5屏幕失灵拆机维修过程中,主板和底部副板的固定螺丝钉和两种不同的螺丝,取下和安装都要注意匹配。
2、小米5机身屏幕维修中,机身屏幕上的指纹识别模块取下过程一定要非常小心,避免意外损坏。
以上就是小米5手机屏幕维修的全部教程,希望对小伙伴有帮助。更多小米手机使用技巧,故障处理方法请继关注本站获取最新维修资讯!

本文首发小米手机屏幕故障维修,文章地址:https://www.iphonediule.com/weixiu/pingmu/mi/00003253.html,转载请保留
